JC400系列多轴运动控制器
添加时间:2018-11-7 10:10:11    文章来源:廊坊市九盈数控技术有限公司
JC400系列多轴运动控制器



一、基本功能

       参数设置:可设置与加工、操作有关的各个控制参数,使加工效果达到优良状态。

       手动操作:可实现高、低速手动、点动、回程序零、回机械零手脉等操作。

       程序管理:可对当前加工程序进行修改、保存,可对U(数据,文本,GM代码)进行操作。

       自动加工:可实现单段/连续、空运行、暂停等功能。

       示教编程:可使用示教编程或选择示教

       外部手动:可定义多种外部手动功能,以方便使用

       自由选择输入功能:使有限的输入口,实现各种用户需求

       特殊的抗干扰处理:各输入点均进行特殊防干扰处理

       指令丰富:18-20条多功能指令,能满足您的各种功能需要

              圆弧插补:具有多种编程方式、三个平面的插补,A轴角度跟随、Z轴螺旋线

              子程序:子程序调用,多可嵌套8

              中断:由外部信号中断当前的运行转入中断处理

              随动:各轴运动的过程中,随动轴可根据输入点的状态独立运动

              测位停:遇输入点有效后中止当前程序行的执行

              计数器:可加一、减一、设置、跳转。大可达10个计数器

              钻孔循环:可设定任意轴进行钻孔循环

              扩展子功能:增强、扩展的指令功能,为后续版本扩充功能用

              **附加功能:可设置几个单轴独立运行的单轴子功能。

              **特殊功能:可设置几个单轴独立运行的单轴子系统。

       运动变量:用于增量运动的变量(每轴一个),可实现特殊的数据变化

       坐标变量:位置记忆的变量(每轴一个),可实现位置的恢复

       数据变量:999个可方便编程,且可转化为数据管理方式

       逻辑变量:有32个逻辑变量,用于复杂的逻辑运算

       逻辑处理:可实现等于、触发、三与、三或、异或、跳转、延时等逻辑功能

       外程序:支持999个外程序(子程序调用扩展)

       表达式:可支持加,,,,,开方,三角函数等运算

       M复合:20M复合指令,实现多M加延时的编程

       入控出:某些输入口直接控制输出的状态

       刀偏:有9组刀偏处理,可方便编程

       坐标系:支持9个用户坐标系,方便编程

       数据模式:适合专机用户,方便操作

       用户界面:适合志机定制

       外手动钮定义:常用控制可通过IO设置定义为外部按钮

       外接手控盒:点用5个输入点,可定义28个按键的手控盒操作

       手脉操作:可支持有轴选或无轴选的手脉操作

       外部计数器:支持多4个外接AB正交编码器计数

       IO扩展:通过RS485Can可扩展多6IO扩展板(每块1616)

       支持标准GM代码读入

       支持文本代码文件的读写(可用Windows的记事本编写)

二、硬件资源

       高性能、高速度32CPU

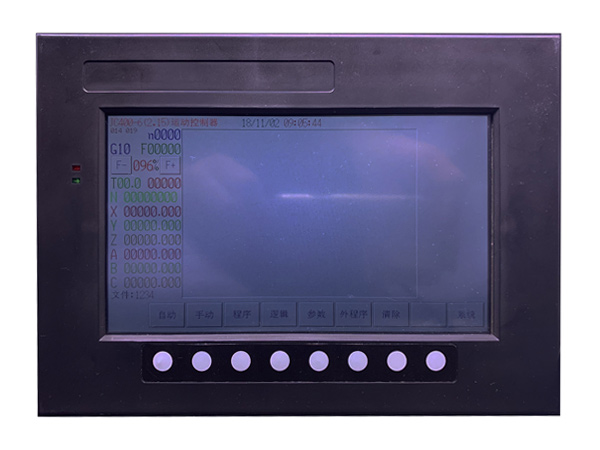

       液晶显示器(分辨率:800×480)

       专用运动控制芯片(信号输出为:5V TTL),6路方向脉冲和共阳端

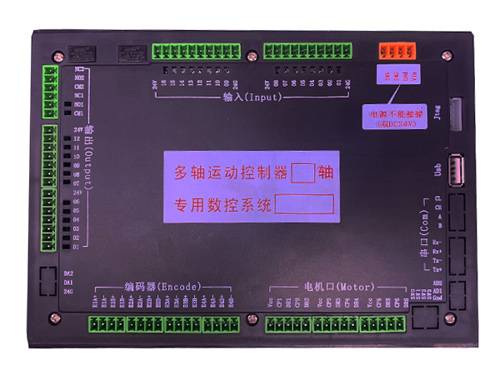

       输入/输出(16+8路光电隔离24V输入,12+2路光电隔离24V输出)

       用户加工程序存储器(可存储56个程序),大程序行数2730

       U盘接口,

触屏操作

三、技术指标

       小数据单位                     0.001mm

       大数据尺寸                     ±9999.999mm

       快速点位运动限速              8000mm/min (脉冲当量为0.001毫米时)

       高加工速度限速              8000mm/min (脉冲当量为0.001毫米时)

       高脉冲输出频率              200KHz

       控制轴数                            2-8(X,Y,Z,A,B,C)

       联动轴数                            直线2-8(X,Y,Z,A,B,C),圆弧(X,Y,Z任意两轴)

       电子齿轮                            分子(n):1-65535,分母(m):1-65535

四、分类

       JC400-0无轴控制器

       JC400-1单轴运动控制器

       JC400-2二轴运动控制器

       JC400-3三轴运动控制器

       JC400-4四轴运动控制器

       JC400-5五轴运动控制器

       JC400-6六轴运动控制器

       JC401-2二轴运动控制器(+附加功能)

       JC401-3三轴运动控制器(+附加功能)

       JC401-4四轴运动控制器(+附加功能)

       JC401-5五轴运动控制器(+附加功能)

       JC401-6六轴运动控制器(+附加功能)

       JC402-2二轴运动控制器(+附加功能+特殊功能)

       JC402-3三轴运动控制器(+附加功能+特殊功能)

       JC402-4四轴运动控制器(+附加功能+特殊功能)

       JC402-5五轴运动控制器(+附加功能+特殊功能)

       JC402-6六轴运动控制器(+附加功能+特殊功能)

       注:可另购IO扩展板:可扩展16光隔输入+16光隔输出

五、按装尺寸

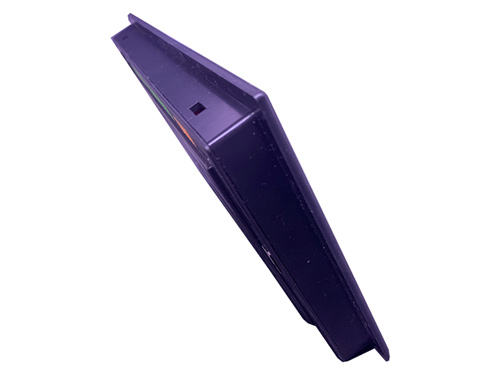

       外形尺寸:长:212毫米,高:152毫米,深度:16.5毫米,边沿厚度:4毫米

       嵌入孔尺寸:长:198毫米,高:138毫米

六、说明

       上述各类产品外观及接线定义相同,注意大轴数应满足您的需求

       附加功能和特殊功能占用系统的轴数,即总和为系统的大轴数

       详细说明书(PDF)可从资料下载处下载(说明书以六轴为准)JC400-N多轴运动控制器
